详细参数

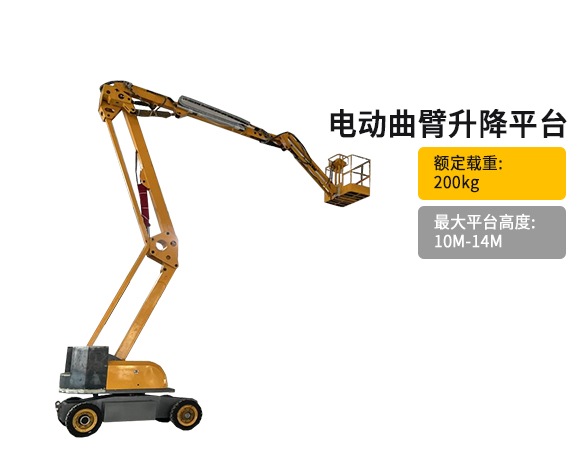

非标产品，其他参数需求请联系客服！| 电动曲臂升降平台/型号 | 单位 | ARS0852 | ARS0853 | ARS0854 |
| 最大工作高度 | m | 12m | 14m | 16m |
| 最大平台高度 | m | 10m | 12m | 14m |
| 最大作业半径 | m | 5.8m | 5.8m | 8m |
| 最大跨越高度 | m | 5.7m | 5.9m | 7.6m |
| 最大载重量 | kg | 200kg | 200kg | 200kg |
| 驱动类型 | / | 电驱动 | 电驱动 | 电驱动 |
| 电瓶容量 | V/AH | 2V×24/250AH | 2V×24/250AH | 2V×24/250AH |
| 行走功率 | / | 4.5kw/DC48v | 4.5kw/DC48v | 4.5kw/DC48v |
| 升降功率 | / | 4kw/DC48v | 4kw/DC48v | 4kw/DC48v |
| 工作台尺寸 | m | 1.53*0.78m | 1.53*0.78m | 1.53*0.78m |
| 最大外形尺寸 | m | 5.5*1.65*2.35m | 6300*1780*2350mm | 7000*1780*2350mm |
| 收缩后工作台距地面高度 | mm | 630mm | 630mm | 200mm |
| 轴距 | mm | 1907mm | 1907mm | 2017mm |
| 轮距 | mm | 1440mm | 1440mm | 1550mm |
| 大臂数量 | / | 3节（第三节为伸缩臂） | 3节（第三节为伸缩臂） | 3节（第三节为伸缩臂） |
| 大臂偏摆 | / | ≤0.5% | ≤0.5% | ≤0.5% |
| 行走速度（收车状态） | Km/h | 4km/h | 4km/h | 4km/h |
| 爬坡能力 | / | 25% | 25% | 25% |
| 驱动转向形式 | / | 4x2x2 | 4x2x2 | 4x2x2 |
| 最小转弯半径 | m | 外轮4.4m 内轮2.25m | 外轮4.4m 内轮2.25m | 外轮4.6m 内轮2.35m |
| 设备自重 | Kg | 5100kg | 6100kg | 6900kg |
| 转台旋转角度 | / | 355° 非连续 | 355° 非连续 | 355°非连续 |
| 平台旋转角度（选配功能） | / | ±80°(加装后整机长度增加200) | ±80°(加装后整机长度增加200) | ±80°(加装后整机长度增加200) |
| 控制电压 | v | 24v | 24v | 24v |
| 设备颜色 | / | 黄色 | 黄色 | 黄色 |
产品描述
技术性能
1总体
l 能适应特定作业环境，即能在潮湿、腐蚀性强、多尘、高温、低温环境下工作。
l 机器具有自动行走的功能，能够在不同工作状态下，快速、慢速行走，只需一个人在高空作业时可操作机器连续完成升降、前进、后退、转向、回转等动作，较传统的液压平台大大提高了工作效率，减少操作人员数量及劳动强度。
2臂架
l 臂架头部、油缸活塞杆等处有防尘防沙装置。
l 拖链为耐海洋性气候的高强度工程塑料，适应恶劣的工作环境。
3转台
l 底架与转台上设有吊环位置，方便吊装。
l 工作斗具有自动调平功能，工作斗相对水平面的倾斜角度不能大于1.5°。
4安全设定
l 设有上下控制台（地面控制台与平台控制台）且上下控制台使用换向开关转换。上部控制使用时对下部控制台锁止功能。
l 臂架伸缩、变幅、回转运行平稳，并具有缓冲装置。
l 电动自行式曲臂高空作业平台采用反向电流制动和机械式驻车制动，操作简单，安全可靠，行车制动自动补偿，制动器为盘式制动。
l 平台上设有脚踏开关，只有踏下脚踏开关方能进行操作。
l 当机器停放在不平度超过3°的地面时，臂架动作将受到限制。
l 各油缸设有平衡阀或液压锁保证油缸不会自动动作，并且油缸与平衡阀、液压锁的连接是刚性的。
5电气系统
l 采用PLC和CAN总线控制方式，简化线路，便于维护修理。采用金属防空插头，防护等级达到IP65。
l 臂架伸缩、变幅、回转以及平台行走均采用电控液压比例控制，能实现无级调速。
l 设备行走及回转时，会发出声光报警。
l 上下控制台均设有紧急停止按钮，当操作出现意外情况时，能够使操作者迅速熄灭断电，避免平台继续运动。
l 下控制台带有计时器，上控制台带有电量表。
l 上下控制台均有防护罩保护。
l 所有的动作均在工作台上用操作手柄控制，电机为无级变速，有效的延长了蓄电池和电机的使用寿命，电机仅消耗工作时的能量。采用多电机结构，行走、举升分别由不同的电机完成。臂架处于任何位置，作业平台均可安全行走，行走速度随举升高度的升高而降低。
l 机器配置的是智能充电系统，采用全自动充电器，能自动完成充电全过程，电池充满后会自动停止充电。
6液压系统
l 主要液压元件与控制元件为进口品牌产品，可靠度高。
l 液压泵具有自动压力补偿和负荷感应功能，保证油泵和发动机不致因过载而受损。
l 设有手动应急下降装置，当发动机或主油泵发生故障时，能使工作斗安全降至地面。
l 臂架伸缩、变幅、回转和平台行走能多工作同时进行。
l 在液压回路上安装安全阀，防止液压部件中压力异常升高。
l 工作斗调平采用静压调平系统，相对与传统的电液调平，静压调平系统运行更平稳，可靠性更高，更重要的是能避免电气故障引起的误动作。
