搬运编织袋气管吸吊机

搬运编织袋（纸袋）堆垛、投料的气管吸吊机

立即询价

咨询电话

18115919885

产品详情

包装袋搬运是气管吸吊机最常见的应用，主要用于吸附食品医药行业中的糖袋、盐袋、奶粉袋，及化工行业的各种包装袋。袋子的外包装种类有编织袋、牛皮纸及塑料袋等。牛皮纸及塑料袋较容易吸附，一般的编织袋由于材质较疏松及表面的粗糙性，必须有内膜才能吸附起来。VPL吸吊机提供了多种可供选择的吸盘及定制化的解决方案。

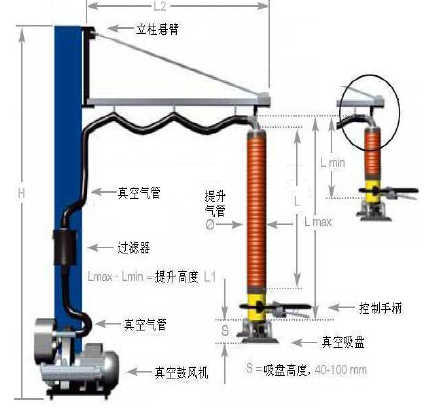

一、气管吸吊机的工作原理（如图）

image004 (1).png

1、吸取：通过真空鼓风机的工作，将真空吸盘和包装箱（袋）形成负压，通过手柄控制提升和转移搬运。
2、释放：通过控制手柄的操作，将真空吸盘和包装箱（袋）的负压解除，自然释放。

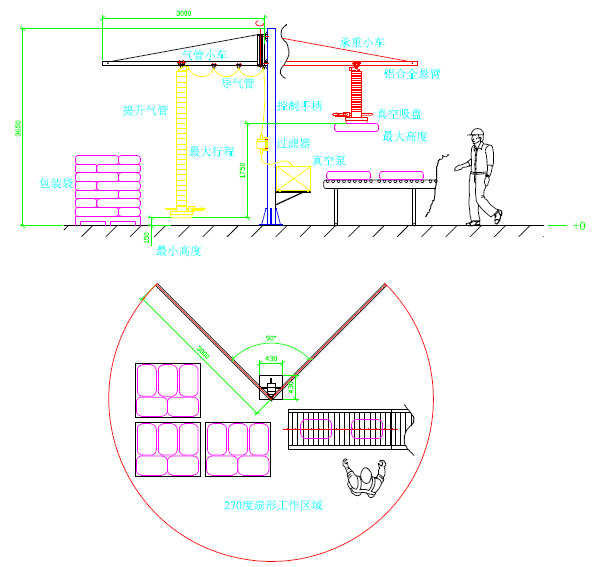

二、气管吸吊机的工作概况

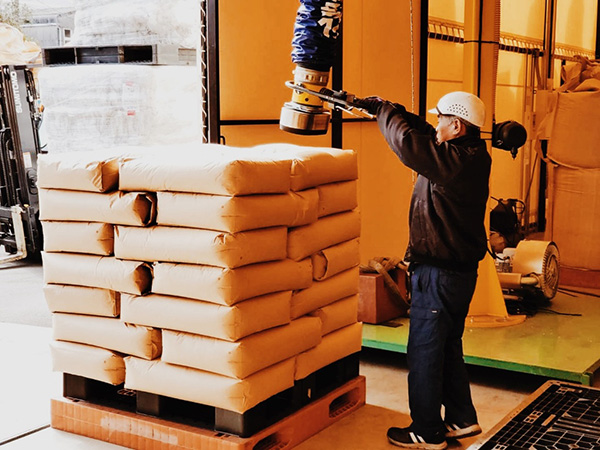

包装袋的搬运、堆垛

三、气管吸吊机的技术参数

1、整机功率：3.0/4.3/5.5KW 380V 50/60HZ 三相交流电
2、最大负载：60kg，对超过60kg的产品可以吸吊但需考虑袋子的承重能力
3、提升气管净长：自然悬垂长度2500/4000mm，不含吸盘及连接头高度。
4、提升位移：最大1700/2500mm，即提升气管最大压缩行程。
5、提升速度：0-1m/s，并可在其范围内自由调节或设定动平衡。
6、控制方式：物料的提升/下降/吸取/释放均由同一阀杆手动控制
7、吸放时间：吸取时间小于0.2秒，释放时间小于0.5秒。

规格型号和吸力对应表：

规格型号	VPL-B-120	VPL-B-160	VPL-B-180
吸力（kg）	25	40	60

四、气管吸吊机的主要部件简述

1、真空鼓风机：干式无油风冷，具有转速高、流量大等特点，并提供高真空度用于补偿泄漏量。
2、真空过滤器：过滤进入真空系统的杂质和颗粒，保护真空系统。
3、真空吸盘：用于吸附箱（袋）表面，根据不同表面选用不同吸盘。
4、控制手柄：物料的提升/下降/吸取/释放均由同一阀杆手动控制
5、旋转接头：轴承设计可使提升气管能够自顶部进行360º旋转，内置单向阀当真空鼓风机断电时可以自动锁闭真空，延长保压时间，确保系统安全性。
6、提升气管：随其内真空压力的升高或降低而收缩或伸长，以实现竖直方向位移。
7、消音箱：当操作区域有噪音要求时，用于降低真空鼓风机的噪音约10个分贝。

五、应用工位

车辆装卸车、产线下线、仓库码垛、投料口投料

最后，在我们的实践过程中发现以下几个问题需要在工作中注意：

1、当包装箱体堆垛到栈板上第三层时，受操作者高度所限，释放有所困难，现通过添加快速释放阀解决。
2、在实际使用过程中，悬臂吊或轻型轨道的灵活性决定真空吸盘吊的省力、便捷。
3、包装箱（袋）的材质和包扎方式决定真空吸盘的选型和布局。
4、在食品行业搬运糖袋时经常会遇见糖板结现象，真空吸盘的选取更为重要
5、现场操作者的熟练程度决定工作效率和设备的稳定性。
6、真空鼓风机的选型和物料的重量、表面泄漏量有很大关系。并非流量越大越好。
