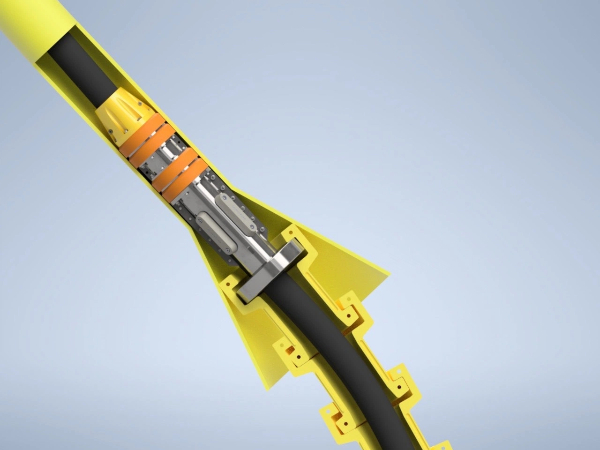

J型管中心夹具是一种关键的海底电缆或柔性管道辅助安装组件，主要用于电缆穿越J型引管（J-tube）过程中提供稳定支撑与中心定位。它广泛应用于海上风电、海底油气平台、浮式生产储油装置（FPSO）等海洋工程中，是水下电缆保护系统不可或缺的重要部分。

J型管中心夹具主要应用于海上风电项目、海上油气平台以及海底通信工程等领域。在这些应用中，夹具被用于固定海底电缆或管线，以防止其因摆动、摩擦或外部环境的腐蚀而受损。J型管中心夹具的安装方法通常包括以下几个具体步骤：

1、准备工作：

熟悉施工图纸和技术要求，明确夹具的型号、数量及安装位置。

检查夹具组件(如底板、立板、管夹等)的质量和规格是否符合标准。

准备必要的安装工具，如扳手、螺丝刀、焊接设备等。

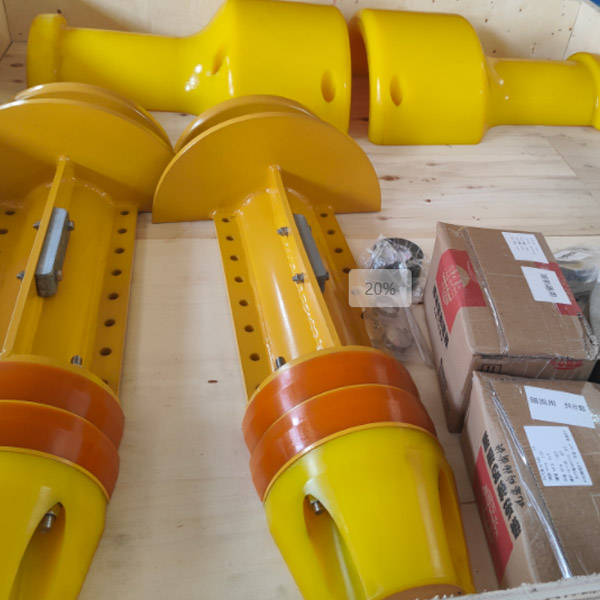

J型管中心夹具

2、安装底座：

对于需要焊接的夹具，先将底板和立板焊接为底座。确保焊接质量符合标准，焊缝牢固且平整。

如果底座是预制件，则直接检查其质量和规格，准备安装。

3、放置夹具：

清理安装位置，确保无杂物、油污等。

将组装好的夹具放置在预定位置，确保夹具与J型管或管道的对齐和接触良好。

4、初步固定：

通过螺栓、焊接或其他方式初步固定夹具。确保夹具在安装过程中不会移动或倾斜。

5、调整与固定：

将电缆或管线放置在夹具中间，调整至设计要求的位置和标高。

拧紧螺栓或进行其他必要的固定操作，确保电缆或管线被牢固地固定在夹具内。

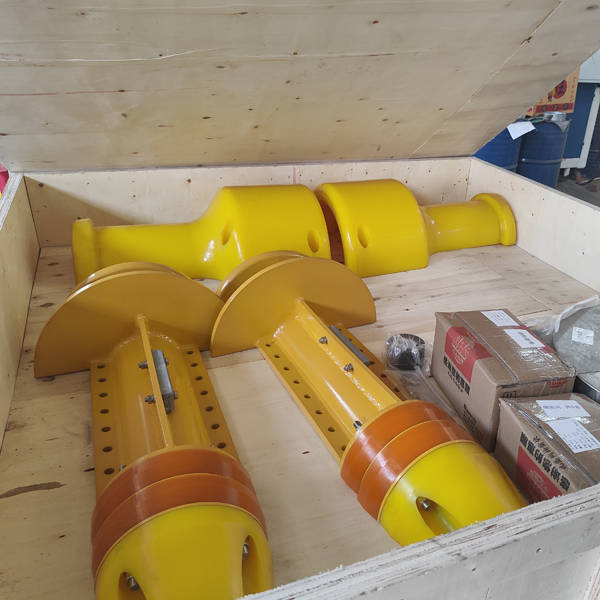

中心夹具

6、检查与验收：

安装完成后，进行全面的检查和验收。

确保夹具安装牢固、电缆或管线位置正确、无明显偏差或松动。

检查焊缝、螺栓等连接部位是否牢固可靠。

确保所有安装步骤和细节均符合相关标准和规范要求。

需要注意的是，具体的安装步骤可能因夹具的型号、设计要求以及现场环境而有所不同。因此，在安装前务必详细阅读并理解相关安装说明和技术要求。同时，安装过程中应严格遵守安全操作规程，确保施工人员的安全。

此外，对于某些特殊类型的J型管中心夹具(如带有密封件或特殊连接方式的夹具)，可能需要额外的安装步骤或注意事项。在安装前应仔细阅读产品说明书，并按照说明书中的要求进行安装。
