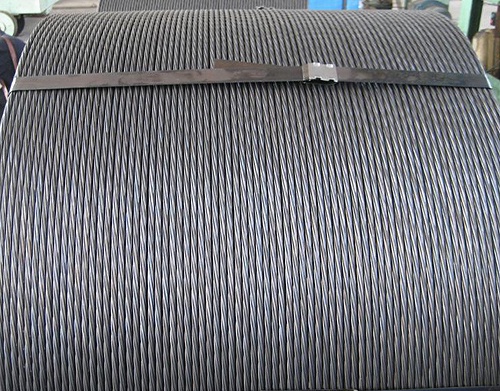

钢绞线

立即询价

咨询电话

18115919885

产品详情

钢绞线是由多根钢丝绞合构成的钢铁制品，碳钢表面可以根据需要增加镀锌层、锌铝合金层、包铝层(aluminum clad)、镀铜层、涂环氧树脂(epoxy coated)等

镀锌钢绞线通常指用于承力索(messenger wire)、拉线(guy wire)、加强芯(core wire or strength member)等，也可以作为架空输电的地线（earth wire/ground wire）、公路两边的阻拦索(barrier cable)或建筑结构中的结构索(structure cable)。预应力钢绞线中常用的预应力钢绞线为无镀层的低松弛预应力钢绞线(uncoated steel strand for prestressed concrete)，也有镀锌的(galvanized)，常用于桥梁、建筑、水利、能源及岩土工程等，无粘结预应力钢绞线(unbonded steel strand or monostrand)常用于楼板、地基工程等。

钢绞线张拉值计算

钢绞线预应力张拉施工设计控制张拉力，是指预应力张拉完成后钢绞线在锚夹具前的拉力。因此，在钢绞线预应力张拉理论伸长量计算时，应以钢绞线两头锚固点之间的距离作为钢绞线的计算长度，但在预应力张拉时钢绞线的控制张拉力是在千斤顶工具锚处控制的，故为控制和计算方便，一般以钢绞线两头锚固点之间的距离，再加上钢绞线在张拉千斤顶中的工作长度，作为钢绞线预应力张拉理论伸长量的计算长度。在钢绞线预应力张拉时,钢绞线的外露部分，大部分被锚具和千斤顶所包裹，钢绞线的张拉伸长量无法在钢绞线上直接测量，故只能用测量张拉千斤顶的活塞行程，计算钢绞线的张拉伸长值，但同时还应减掉钢绞线张拉全过程的锚塞回缩量。钢绞线的承载能力应为总牵引力的4-6倍。

（参阅《公路桥涵施工技术规范》）一般计算式为： ΔL=ΔL1+ΔL2-b-c ⑴ 式中: ΔL1：为从初始拉力（桥梁施工规范规定一般为设计控制张拉力的10%~25%）至张拉设计控制拉力间的千斤顶活塞的张拉行程； ΔL2：为初始拉力时的推算伸长值（按规范规定推算求得）； b：工具锚锚塞回缩量； c：工作锚锚塞回缩量。

1x2、1x3、1x7低松弛预应力钢绞线

结构	公称直径mm	允许偏差mm	近似质量g/m	强度等级Mpa	屈服强度Mpa	最小伸长率%	应力松弛性能
							初始符合相当于最大力的百分数%	1000小时后应力松弛率%不大于
1x2	5.0 5.8	+0.15 -0.05	77.1 104	1570-1960 1470-1960 1470-1860	≥90%Eb	3.5(lo≥400mm)	60 70 80	1.0 2.5 4.5
	8.0 10.00 12.00	+0.25 -0.10	197 309
1x3	6.2(5.41) 6.5(5.60)	+0.15 -0.05	155 166	1570-1960	≥90%Eb	3.5(lo≥400mm)	60 70 80	1.0 2.5 4.5
			296	1470-1960
	8.6(7.46) 8.74(7.56) 10.80(9.33) 12.90(11.20)	+0.20 -0.10	303	1570-1870
			462 666	1470-1960
1x7	9.50	+0.30 -0.15	430 582	1720-1960	≥90%Eb	3.5(lo≥400mm)	60 70 80	1.0 2.5 4.5
		+0.40 -0.20	775	1470-1960 1770-1860 1720-1860
			1470-1960 1770-1860 1720-1860

注:(1)1x3公称直径一栏包括内为测量尺寸，其允许偏差为测量尺寸允许偏差。
(2)该类产品主要用于桥梁、涵洞、高速公路、大跨度建筑工程、电力工程。

等级	公称直径mm	允许偏差mm	屈服强度Mpa	最小伸长率%	应力松弛性能
					初始负荷相当最大力的百分数%	1000小时后应力松弛率%不大于
250	3/8-3/5 (9.53-15.24)	±0.40	≥90%Eb	3.5	60 70 80	1.0 2.5 4.5
270	3/8-3/5 (9.53-15.24)	+0.65 -0.15	90%Eb

注：还可按日本标准、英国标准、澳大利亚标准进行生产

锌铝合金镀层钢绞线

结构	钢丝绳直径mm	钢丝绳直径mm	钢绞线断面积mm²	钢绞线公称抗拉强度Mpa					参考重量kg/100M
				1175	1270	1370	1470	1570
				钢丝破断拉力总和KN≥
1x7	1.20	3.6	7.92	9.31	10.06	10.85	11.64	12.43	6.29
	1.60	4.8	14.07	16.53	17.87	19.28	20.68	22.09	11.17
	1.80	5.4	17.81	20.93	22.62	24.40	26.18	27.96	14.14
	2.00	6.0	21.99	25.84	27.93	30.13	32.32	43.52	17.46
	2.20	6.6	26.60	31.26	33.78	36.44	39.10	41.76	22.79
	2.30	6.9	29.08	34.17	36.93	39.84	42.75	45.66	23.09
	2.60	7.8	37.17	43.60	47.20	50.92	54.63	58.30	29.51
	2.90	8.7	46.24	54.33	58.72	63.35	67.97	72.60	36.71
	3.00	9.0	49.48	58.14	62.84	67.79	72.74	77.68	42.38
	3.20	9.6	56.30	66.15	71.50	77.13	82.76	88.39	44.70
	3.50	10.5	67.35	79.14	85.85	92.27	99.00	105.74	53.48
	3.8	11.4	7.39	93.28	100.82	108.76	116.70	124.64	63.04
1x19	1.60	8.0	38.2	44.88	48.51	52.33	56.15	56.97	30.40
	1.80	9.0	48.35	56.81	61.40	66.24	71.07	75.91	38.49
	2.00	10.0	59.69	70.14	75.81	81.77	87.74	93.71	47.62
	2.20	11.0	72.22	84.86	91.71	98.94	106.16	113.39	56.69
	2.30	11.5	78.94	92.75	100.25	108.15	116.04	123.94	62.84
	2.60	13.0	100.88	118.53	128.12	138.20	148.29	158.38	80.30
	2.90	14.5	125.50	147.46	159.38	171.93	184.48	197.03	99.90
	3.00	15.0	134.30	157.80	170.56	183.99	197.42	210.85	105.53
	3.20	16.0	152.81	179.55	194.06	209.35	224.63	239.91	121.64
	3.50	17.5	182.80	214.79	232.16	250.44	268.72	287.00	145.51
	3.80	19.0	215.48	253.19	273.66	295.20	316.76	338.30	169.15

锌铝合金镀层钢丝

公称直径mm	镀层重量g/m²不小于	硫酸铜浸置次数60秒/次不小于	镀层附着性试验
公称直径mm	镀层重量g/m²不小于	硫酸铜浸置次数60秒/次不小于	芯杆直径为钢丝直径的倍数	缠绕圈数
1.27-1.52	185	2	1	8
1.53-1.90	200	2
1.91-2.28	215	3
2.29-2.63	230	3
2.64-3.04	255	4	3
3.05-3.80	275	4	3

钢丝铝绞线用镀锌钢绞线

公称直径mm	抗拉强度Mpa不小于	1%伸长时应力Mpa不小于	伸长率（L=200mm）%不小于	扭转次数（次/360）次
1.27-2.28	1310	1170	4	18
2.29-3.04	1310	1170	4	18
3.05-3.80	1310	1170	4	18
